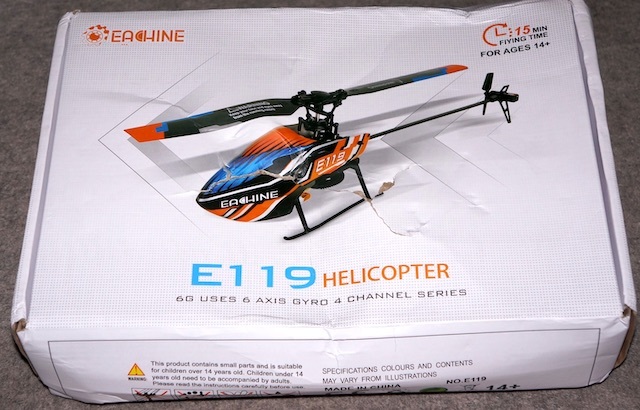

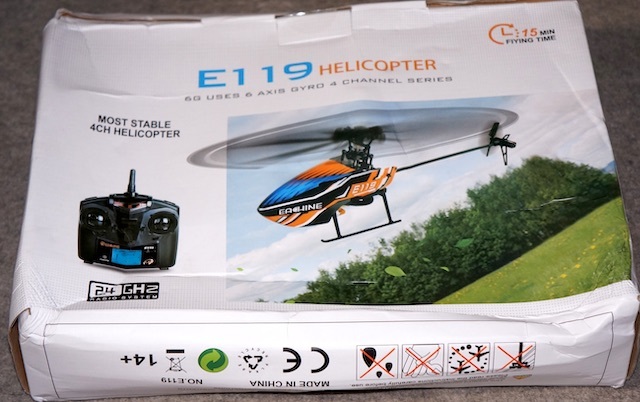

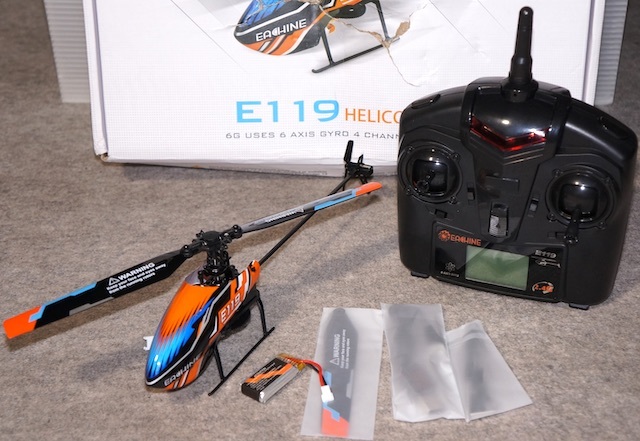

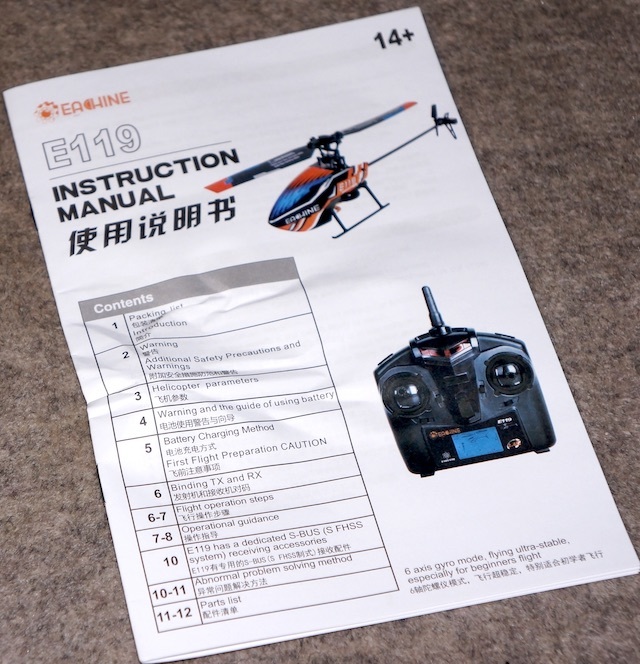

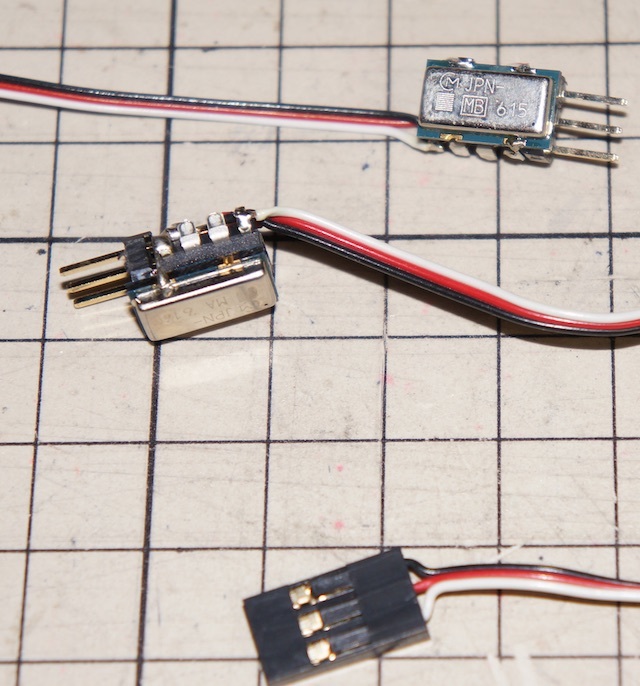

Banggood から4月4日に注文した品がやっと届いた、２ヶ月だよ。ヽ(`Д´)ﾉ

Banggood の注文履歴から。

郵便局の履歴

注文から発送までに4週間そこから台湾へ2週間、台湾から２週間、２ヶ月だよ注文出来ないな。

＊中国国内の流通は崩壊しているってのは本当みたい。

ついで

Banggoodで検索してくる方が最近多い、みんな届かなくて困っているんだね。

オークション購入Macintosh SE/30 アナログボードと電源の動作確認。^o^

フロッピードライブ の清掃のため一度開け内部点検をし電源を入れてみたが起動音無し画面表示せずのSE/30。

ロジックボードコンデンサ交換の為の下準備としてアナログボードと電源の動作確認をする事に。

Macintosh SEと基本は同じだがフロントパネルが１フロッピーでその上にハードディスクがのる。

＊SEからSE30へのアップグレードが当時用意されていた、管理人もアップグレードした様な気がする。^o^;;

後部は同じこの個体はEther NETカードが乗っている、これがこの個体を落札した理由で物凄いオマケも付いていた。v^o^

後部筐体を外す前に左側面にあるリセット・インターラプトSWを外す、そのまま後部筐体を剥がすと破損するので。

上部が筐体に引っ掛けて在るので下側から持ち上げる様に外す。

次にネジを４本長いトルクスドライバーで外す。

＊このドライバーはトルクスのビットを真鍮パイプで延長した管理人謹製

＊外したネジをプラSWに入れておくと無くさない。

後部筐体をパカッと外す。

＊最初は硬く止まっているので両手でバンと挟みながら持ち上げる。

一番初めに行うのはブラウン管後方のビデオボードを外す事、これ大事。

＊ロジックボードからケーブルを外す際勢い余ってこのボードに手がぶつかるとブラウン管のヘソを折る可能性がある為、ここが一番弱い。

次はI／Oパネルを外す、作業がし易くなるのでお約束。

＊以前フロッピードライブ の清掃時にHDブラケットを外して在る

＊HDは無かったのだが2.5”HD２台分のケーブルが付いていた、謎だ。

＊FDシールドにClassicと書いて在る？

でEtherNETカードと一緒にPDSスロットに刺さっていたのはなんとアクセラレータボード。

DiiMO 030 50MHz FPU、SE 30よりこっちの方が価値がある様な気が。^o^;;

次はマザーボードを外すためにケーブル類を抜くのだがFDとHDは簡単に外れる。

電源コネクタは前方側にロックが有るので少々難しい、マザーボードを若干引出しロックを摘みながらクイクイと引き上げる。

マザーボードは前述の様に引き出しその後右側を手前に引き取り外す。

スピーカーケーブルを外すのを忘れずに。

テスト用に用意したSEのマザーボードを組み込む、左側を溝に入れ右側の切り欠きを合わせスライドさせる。

フロッピーケーブルと電源ケーブルを接続、フロッピー コネクタは手前側へ。

FloppuEmuを外付けFDポートに繋いで電源投入、無事起動する電源とアナログボードは問題ない様。

＊メニューバーの焼けもなく状態の良いブラウン管。

次はハードディスク搭載のため純正HDマウントに追加の穴あけ。

＊古い規格のため穴位置が合わない。

転がっていた80Mb HDを搭載、LEDもね。

＊逆さに搭載しないと50PSCSIケーブルを捻る必要が有る。

FDドライブの上に固定。

FloppyEmuからシステムをインストール、因みにこのSEは800Kドライブ対応（WIM Chip）。

＊以前紹介したSEは1.44Mb対応モデル、SWIM Chip（FDコントローラー）搭載。

＊SWIM => Super Wozniak Incredible Machine の略。^o^;;

今回外したMacintosh SE/30の基板、コンデンサからの液漏れであっちこっち腐食している。

＊腐食しているが比較的軽微と思われる。

交換コンデンサ対応表、このマザーはCPUがソケットの初期型で若干コンデンサの配置が違う。

ここ１週間くらいのお仕事。^o^;;

余談

管理人が最初に買ったのはMacintosh SEでSFの販売店で、よくわからん20Mb HDがSCSI変換基板付きで内蔵されていた。

フロッピードライブ イジェクトメカ用初段ギヤ第２段到着。^o^;;

Shapewaysに注文したのが05/07で発送案内が有ったのが05/17そして本日到着、早い。

でかい箱（70サイズ）で届いてびっくり、封筒で良いだろ。

＊オプションのラッシュサービス不使用のため発送はほぼ予定通り。

中にエアーパッキンでグルグル巻きにされた袋が３個。

袋を開けるとクラゲの幼生見たいのが出てきた。^o^;;

＊中央の芯は両端とも大き目の部材なので後で通したのではない様。

この方が見やすい。

先日届いたダウンアンダーからのとの比較。

＊先日テストした800kの物を外し厚みを測って見ると同じだったので削る必要はない様。

組み込んでみた、ダウンアンダーのものと違いスパーギヤ側でモーターがスルスル回る。

＊軸穴も特に加工不要、ダウンアンダーのはドリルを通して有った。

前回と同じ様に組み上げ蓋をしてから5vで回して見る、ノイズも少なく精度が良い様。

実際のイジェクト確認はそのうち。^o^::

１個しか試していないがあたりの模様。v^o^　送料込みで換算すると１個あたり約170円、お買い得。

＊購入はExtra Large (12 Gears) X 3

追記

イジェクトのテストをしてみました、音はほぼ純正と同じ個人制作とプロ制作の違いか。

＊使い回しです。

問題は送料が高い事かな。

フロッピードライブ イジェクトメカ用初段ギヤやっと到着。

いや〜長かった、03/23日に購入して03/24に発送してくれたのだが04/02にシドニーを出てから川崎に届いたのが05/19で今日到着。

封筒だと思っていたら箱だった。^o^;;

エアーパッキンにこれでもかと言うほどグルグル巻きにされたギヤーとマニュアル。

マニュアルはA4両面のカラー印刷、要らんけど。

早速ギヤ破損の800Kに組み込んで見る、

特に問題なさそう、モーターピニオンを回すと問題ないのだが初弾ギヤ側を回すと少し引っ掛かる。

早速SE30／SE（近日公開刮目して待て ^o^;;）のロジックセカンドFDポートに繋いでテストだがここでお約束発生。

イジェクトメカが動作せずモーターがアッチッチに、早速バラし様子を見る。

直接モーターに5v投入すれど回らん。^o^;;

蓋が閉まっていると回らない、ギヤの上下をダイヤモンドヤスリで削る。

＊下側の印刷時のサポート跡と上は円筒形に少し出ている部分を削りとる。

モーターが問題なく回る様になったのでテストで無問題。

＊内蔵のFDとイジェクト時の音を比べてみたがやはりガサガサと少し大きい。

以前購入したギヤの方が高いが出来が良い多分成型品、面倒が嫌いな人にはこちらをお勧め。

Apple  Macintosh 1x GEAR for 800K or 2M SONY　１個約700円なので注意。

令和２年度富士総合火力演習

　本番は36分頃から。

やった〜、Color Classic 直ったぜ〜。v^o^

以前Color Classic IIのコンデンサ交換記事でちょっこと書いた、10円コンデンサで修理し復活しなかったカラクラ１。

ダメもとでアマゾンの怪しい店で購入したタンタルコンデンサ に変更してみた、ダメ元で。

＊赤丸の所、全９個。

でどうせダメだろうと思ったいたのだが、何と電源が入り復活。　管理人狂喜乱舞。 ＼(^o^)／

＊10円コンデンサはダメだな。

余談

どうせダメだろうからLC575のロジック入れてColor Classic Mysticにしようと思っていたのだが、どぅすべ〜。^o^;;

3月末に注文したFDHDイジェクトメカ用のギヤがやっと川崎に着いた。^o^;;

いや〜シドニーを４月初めに出たっきり音沙汰が無かったのでこりゃ無くなったと思い、

数日前eBayの出品者に返金か再送してくれと問い合わせたばかり。

先方からは調べたが遅れている様なのでしばらく待てと返事があったところ。

それとちょっと前に書いた3Dプリントサービスからも発送案内が。

ここはUPSで発送なので、UPSは専用機を持っているので早い様な気がするオランダ発だけど。

新作 Apple II RPG「Nox Archaist」の更新案内が来た〜。^o^

その後音沙汰のなかった「Nox Archaist」なのだがお手紙が来て順調に開発が進んでいる模様。

Nox Archaist Sunday, May 17, 2020

Project Status

Core game engine - Complete!

Game box, map, coins, jewel, writ, postcard, artwork, usb - Complete!

Double Hi-Res Splash Screen - Complete!

Mockingboard beta sound driver and music for town/castle/combat/dungeon - Complete!

Quick Combat stretch goal - Complete!

Finish creating content (e.g. maps, NPC schedules and dialog) - Complete!

Finish writing game manual, do printing - second draft complete

Main game boot menu - Complete!

Add music to splash screen - Complete!

Combat and economy balancing - Complete!

Character creation dialog - Complete!

Final testing - Starting soon

Bug fixes - Ongoing

Duplicate floppy disks and usb drives, assemble boxes, ship!

楽しみ。^o^

追記

発送案内が来た、USPSで。^o^　間違いだと連絡あり、残念。

イェ〜イ、お宝ゲットだぜ〜。^o^;;

まさか元箱入りが手に入るとは思わなかった、それも国内で。

Apple Joystick //e and //c (A2M2002)　ドンドン パフパフ。＼(^o^)／

ご開帳、マニュアル付き。

ケーブルが汚れていたがプラシンナーで大体拭き取れた、本体は使用感なしの逸品だぜ。^o^v

裏側、トリムとテンション調節が有りゴム足下に固定ネジ。

＊固定ネジは左上と右下の２箇所。

チェックは未だだが多分タクトSWの交換が必要と思う、在庫あり升。^o^;;

追記

裏蓋を外してタクトSWをチェック左下に有るグレーの四角い奴、１個はかろうじて動作するがもう１個は反応なし。

で部品箱を探るとあったあった、12mm角のタクトSW上のグレーの奴は以前外した不良品。

＊タクトSWは秋葉ラジデパ１F左通路エスカレータ脇の店で買った様な（数十年前）^o^;;

＊共立エレショップで発見、アルプスSKHCBFA010。

内臓を引き摺り出し。

タクトSWを交換、コードが足に巻き付けてあるので外し辛い。

組み上げてネジを閉めれば終わりなのだが、お約束発生。

オレンジのボタンは直接タクトSWを押しているのでは無く間にバネが入っている。

でこのバネがどっか行った直径2mmX10mm位、必死になって探してやっと見っけ。

無事に組み上げ完了。^o^;;

＊バネがある事で独特な押し心地が在る、シングルアクションの銃とダブルアクションの違いみたいな。

引き金を引くとパチンとハンマーが落ちるシングルアクションと引き金を引いて行くとジワーとハンマーが起き最後にパチンとハンマーが落ちる様な。^o^;;

テストして無問題。^o^

マック修理用のコンデンサを調達。

マルツオンラインさんと仙石電商さんからマック修理に必要なコンデンサを各種購入、一店で全部揃わないんだよね。

以下修理予定品のリスト ^o^;;

Macintosh IIsi 電源

Macintosh LC 電源

Macintosh Color Classic 基板

Macintosh IIsi　基板

Macintosh SE/30 基板 x2

Macintosh LC 475 基板

Macintosh LC 575 基板　他

この他にもタンタルコンデンサ を購入したのだが、タンタルコンデンサって同規格でサイズが色々有るのを最近知った。^o^;;

以下は全て47μF 16Vの物、左からリキャップおじさん推奨のMOUSER購入・次のはマルツオンライン購入・で千石電商購入・最後のはアマゾンUXCELL（此処は2度と注文しない）。

＊47μF 16VはMacintoshマザーボード多く使われている、ほとんどコレだったりする。リールで買っても良いかも。^o^;;

ついで

外付けFDHDが出てきたのでお掃除、日焼けがない綺麗な個体。^o^
